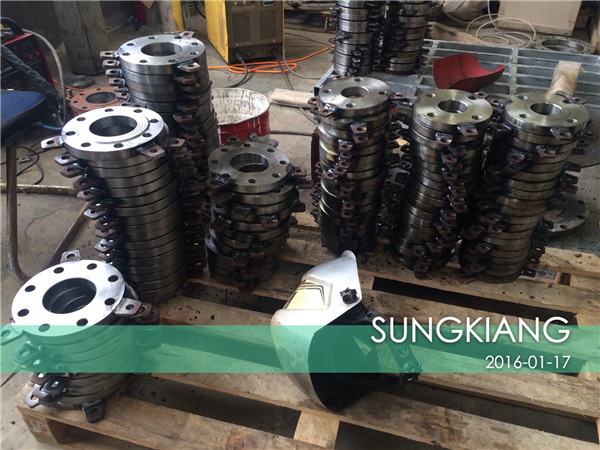

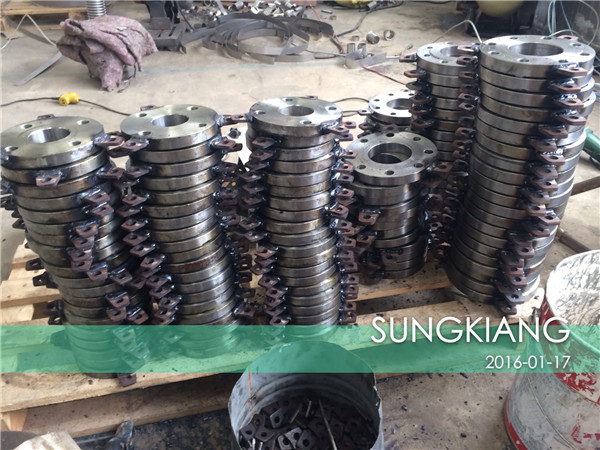

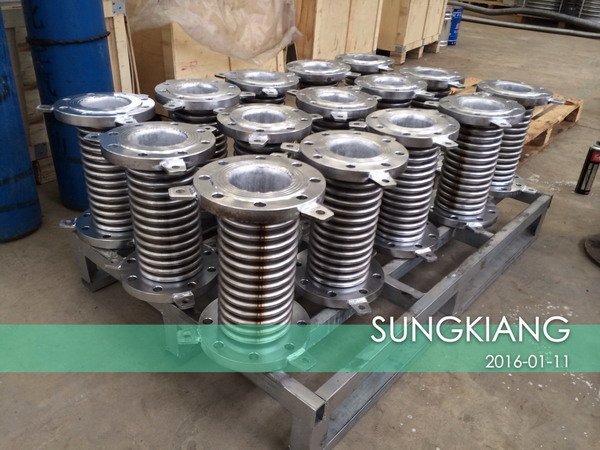

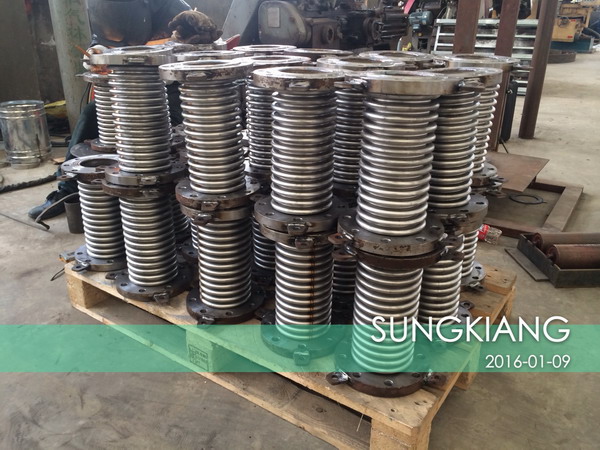

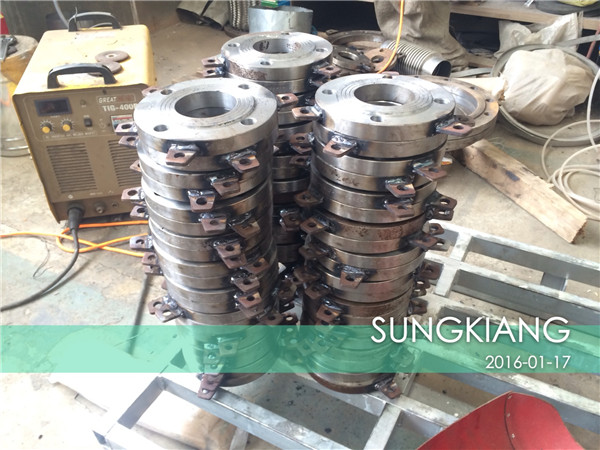

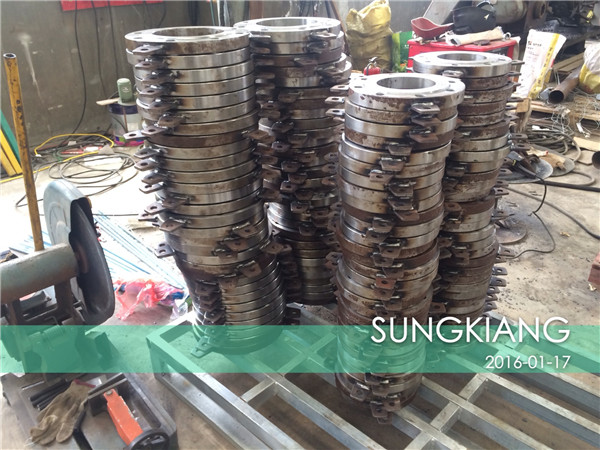

一、DN65波纹膨胀节制造加工现场照片：



二、DN65波纹膨胀节各项参数的计算：

1、波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹管膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向三种基本形式的波纹膨胀节。所以波纹管的设计是波纹膨胀节设计的关健。波纹管的设计非常复杂，它需要对以下各项参数进行计算和校核：耐压能力、位移引起的应力、疲劳寿命、刚度和稳定性。

2、DN65波纹膨胀节中的应力主要是因为内压和位移引起的，位移引起的应力通常大于内压引起的应力，它沿着波纹管的子午线向方向（经向），一般高于波纹管材料的屈服力。

3、DN65波纹膨胀节的制作方法有：机械成形、液压成形、滚压成形、焊接成形、和电沉积成形等。液压成形可以获得综合性能较好的波纹管；滚压成形可以用来制作大直径的波纹管；焊接成形可以获得弹性较好的波纹管；电沉积成形可以制作小直径和高精度的波纹管。

4、DN65波纹膨胀节刚度：使波纹管产生单位位移所需要的力。它是计算波纹膨胀节弹性推力的基础，对于相同口径相同压力的波纹管，刚度大小是衡量波纹管性能好坏的参数之一。目前制造加工厂家都是采用EJMA法计算出波纹管单波轴向刚度(fir),由此得出膨胀节轴向刚度（Kx)。

5、有效面积：一个等效面积，（Ae=(πDm2)/4 mm2 Dm 波纹管平均直径)。疲劳寿命：在正常工作条件下，波纹管能正常工作的最小循环次数。



三、DN65波纹膨胀节在供热工程中的应用：

1、波纹膨胀节是由金属波纹管和构件组成的在动力或热力管网中设备与设备之问的连接中起补偿功能的器件,它能够补偿管道因温差造成管道轴向伸缩和角度变化而产生的热变形、机械变形并吸收各种机械振动，起到降低管道变形应力和进步管道使用寿命的作用。

2、随着人们生活水平的不断进步，使得我们对住房供热的要求也在不同程度的进步，因此目前大部分正在销售和开发的住宅小区都采用集中供热，各个城市已建或正建的热电联产电厂也大量出现，所以城市供热工程已成为目前及将来工程建设的一个重要部分，为供热工程必须的管道补偿器也将有很好的应用远景。这是波纹膨胀节的性能和优点所决定的。

3、金属波纹膨胀节与其他类型的补偿器如套筒式补偿器、球形补偿器、“ll”形张力补偿器等相比具有占地小、安装简单、造价低、无结构性渗漏环节、不需要维护保养等特点。金属波纹膨胀节依据其不同的补偿功能按补偿形式可以分为轴向型、横向型和角向型等。其中轴向型又可分为普通轴向型、无约束型、外压型、直埋型及压力平衡型；横向型可分为单向横向型、万向铰链横向型、大拉杆横向型及小拉杆横向型；角向型可分为单向角向型及万向角向型。
