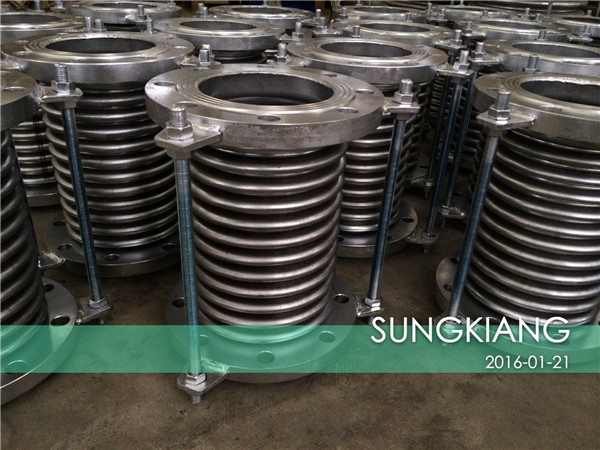

一、内衬导流筒DN100不锈钢波纹补偿器2016最新照片：



二、内衬导流筒DN100不锈钢波纹补偿器2016最新介绍：

1、以上照片主要介绍了不锈钢波纹补偿器的外形特征：明显可以看出是超长型波纹补偿器产品，正常波纹补偿器的波数是8波的，那么这个波数是12波，做这么多波一定有他的作用，那么就让淞江集团的编辑为您分享一下吧，不锈钢波纹补偿器的波数越多，补偿量就越大，补偿量越大，对管道起到的补偿作用就越大。

2、图片里面的这个产品型号是DN100的，补偿量客户要求做到70mm，那么我们淞江集团车间里在制造加工的时候就按照一个70补偿量的标准核算出来一个产品的波数就是12个波纹，这样才能达到70的补偿量。

3、本批产品采用不锈钢304材质的波纹制造加工，法兰材质为碳钢材质，不锈钢材质的温度可以达到300度的高温，是电厂、钢厂、热力锅炉房等环境的最佳产品。



三、导流筒也称为内衬筒，是波纹膨胀节的主要部件之一。导流筒的主要作用就是：

1、在不锈钢波纹补偿器里起到导流的作用，使膨胀节内流动的介质较为平稳，减少高速流体流经波纹管是由于流体特性的改变而引起的结构振动，并起到保护波纹管的作用。

2、在冲刷力较强的管道不锈钢波纹补偿器内，导流筒可以起到防冲刷、起耐磨作用，使波纹管免受介质直接冲刷，从而起到延长膨胀节使用寿命的作用。

3、EJMA和GB/T 12777中特别规定了导流筒的设置和设计原则。GB/T 12777中明确规定当有下述要求之一时应设置导流筒。

4、首先，保持魔法损失最小及流动平稳时。其次，介质流速较高时，可能引起波纹管共振时。再次，存在磨蚀可能时。最后，介质温度较高，需降低不锈钢波纹补偿器金属温度时。
