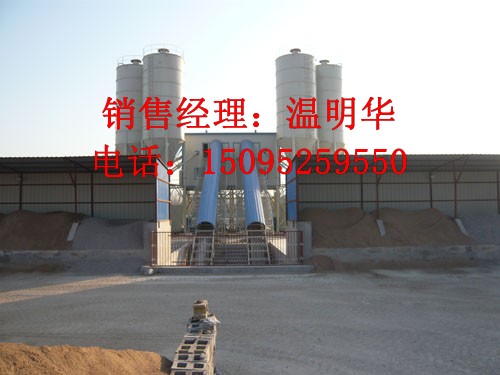

序号
|
名称
|
技术参数、规格及说明
|
备注 |
|
1
|
搅拌
系统
|
1、型号：MAO3000/2000
2、型式：双卧轴强制式
3、进料容量：3000 L
4、出料容量：2000L．
5、卸料高度：4.2 m
6、电机功率：37kW×2
7、搅拌叶片、衬板：耐磨材料
系统说明：
1、星齿轮减速器，体积小、效率高、极为可靠。
2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。
3、四轴端配有全自动密封注油系统。
4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。
5、超重设计，减震极佳。
|
仕高玛 |
|
2
|
电控系统
|
电气控制系统由电脑主机、显示器，打印机、通电
缆，称重仪表等组成。
l、运行与管理于一体，操作简单方便。
2、配料系统采用微机集中控制。
3、搅拌站运行数据可保存10年以上，便于设置管理。
4、配方可以用数字表示，方便用户识别，配方数可几十种。
5、就有误差分析及自动检测功能。
6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。
7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。
8、配有四画面监控系统。
系统说明：
本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作舒适。
|
1、打印机：爱普生
2、显示器19”
3、PLC控置器：三菱
4、主要电气件：施耐德
5、监控系统：
枪式摄像机：
SAN．NCE安尼
彩色监视器： TCL
四画面处理器：SAN．NCE安尼
|
|
3
|
提升
系统
|
骨料提升系统采用皮带输送机。
1、电动滚筒：YZ-37-2.0-10063-S 功率：37kW
2、倾角：Q=18°
3、平皮带规格：B=1000
4、皮带速度：2m/s
5、输送能力：600t/h
6、暂存料斗：3m3
7、暂存斗：QGBZ100×250
系统说明：
输送机上盖下兜，可适应全天候工作。了配料时间，提高了制造加工率。
|
1、电动滚筒：
山东淄博
2、环形皮带：
山东青岛
3、气缸：
济南
|
|
4
|
骨料
称量
系统
|
骨料称量系统由：骨料仓、机架、称量斗、骨料输送机、传感器等组成。
1、骨料仓
(1)容量：20m3×4
(2)落料门：8个
(3)气缸：63×310
2、称量斗
(1)容量：1.8m3×4
(2)计量方式：单独计量
(3)传感器：1000kg×16
(4)计量精度：±2％
3、皮带输送机
(1)皮带规格：1000mm
(2)皮带速度：1.6m/s
4、电动滚筒
(1)型号：YZ11-1.6-500х1000
(2)功率：11kW
5、振动器：ZW-5
系统说明：
骨料仓采用装载机或上料皮带机上料。骨料仓为四斗，每斗容量20m3。每个储料斗有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过四只传感器支撑于储料仓机架上，四只传感器发出的信号经处理后送往主控制室内的微机中，转换变成物料重量值显示出来。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼顶的暂存料斗内，等待和其它物料一起卸入搅拌机内。
|
1、环形皮带：
山东临朐
2、传感器：
山东青岛
3、电动滚筒：
山东淄博
4、振动器：
河南新乡
5、气缸：
济南
|
|
5
|
水泥
称量
系统
|
水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
1、水泥称量斗：
(1)容积：1200L。
(2)称量范围：0～1200kg
(3)称量精度：±1％
2、传感器：1000kg×3
3、气动蝶阀：DN300
系统说明：
水泥称量采用全密封装置，称量斗通过4只传感器称量。称量斗料门采用典型气动蝶阀驱动门，开门灵活，密封严密。
|
l、传感器：山东青岛
2、气动蝶阀：山东济南
|
|
6
|
粉煤灰称量系统
|
粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
1、粉煤狄称量斗：
a)容积：800L
b)称量范围：0～750 kg
c)称量精度：±1％
2、传感器： 500 kg×3
气动蝶阀：DN250
系统说明：
粉煤狄称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用强典型气动蝶阀驱动门，开门灵活，密封严密。
|
1、传感器：山东青岛
2、气动蝶阀：山东济南
|
|
7
|
矿粉称量系统
|
矿粉称量系统由粉称量斗、气动蝶阀、传感器等组成。
1、粉称量斗：
a)容积：600L
b)称量精度：±1％
2、传感器： 500 kg×3
气动蝶阀：DN250
系统说明：
粉称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用强典型气动蝶阀驱动门，开门灵活，密封严密。
|
1、传感器：山东青岛
2、气动蝶阀：山东济南
|
|
8
|
水称量系统
|
水称量系统由：水池(用户自备)、水泵、水称量斗、气动蝶阀等组成。
1、供水泵：QY40一16．3 流量：40m3/h功率：5.5 kW
2、注水泵：ISGl00—125A流量：100m3/h功率：7.5kW
3、水称容积：550L
4、传感器：500kg×2
5、卸料气动蝶阀：DNl00
6、称量精度：±1％
系统说明：
水泵在控制系统的控制下，将水池里的水泵到水称量斗内，经传感器称量到预设数值时，泵停。卸水时，气牒阀开启，卸水泵启动，将水泵入搅拌机内。
|
1、传感器：
山东青岛
2、供水泵：
山东淄博
3、注水泵：
山东淄博
4、气动蝶阀：山东济南
|
|
9
|
液态外加剂计量系统
|
外加剂称量系统由：外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。
1、 供外加剂泵型号：75（50）DWB 各1只
3、外加剂称：55L 1只
4、外加剂储箱：5m3 1只
5、称量精度：±1％
6、传感器：100kg×2
7、气缸：QGBQ40*50MF1 1只
系统说明：
外加剂泵存摔制系统的控制下，将外加剂箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气缸启，使外加剂流向水称量斗，与水一起流入搅拌机内。同时另一路水泵继续工作循环外加剂，起搅拌作用，以防外加剂沉淀，水泵由微机控制开关。
|
1、外加剂泵：
山东淄博
2、传感器：
山东青岛
|
|
10
|
气路
系统
|
气动系统由空压机、气缸、电磁阀、气路元件
等组成。
1、空压机：V-2.O/1.O l5 Kw
2、储气罐：0.6 m3
3、电磁阀
1)4V3lO-10
2)3V310-10
气源处理件：
2套
系统说明：
1、控制骨料落料门启闭。
2、控制蝶阀使水泥流向搅拌机内。
3、控制蝶阀使粉煤灰流向搅拌机内。
4、控制蝶阀使水流向水秤斗内。
5、控制气缸使外加剂流向搅拌机内。
6、控制水泥仓的破拱。
|
1、气缸：
济南
2、电磁阀：
益华气动
3、气源处理件：
益华气动
4、空压机：
青岛
|
|
11
|
主楼
支架
|
由梯子、平台、护栏、钢构支架等组成。 |
|
|
12
|
螺旋输送机
|
水泥螺旋输送机： 粉煤灰及矿粉螺旋输送机：
(1)规格：Φ273 (1)规格：Φ219
(2)数量：2条 (2)数量：2条
(3)输送量： 80t/h (3)输送量：65t/h
(4)电机功率：15 kw (4)电机功率：11 kw
系统说明：
1、粉料输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。
2、接料口为万向球节，可调节角度偏差，且密封性好。螺旋叶片与简体问隙小，传输效率高。
|
|
|
12
|
粉料仓 |
粉料仓：
1)规格：
水泥仓：200t 2个
粉煤灰仓：200t 1个
矿粉仓：200t 1个
(2)除尘器：4个(按粉料仓数量)
(3)阻摆式料位计：ZXK 8个(按粉仓数量)
系统说明：粉料仓顶部设有布袋除尘器，减轻了粉料仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。
|
料位计
辽阳科邦
|
|
13
|
控制室
|
1、采用彩色夹心板，具有保温、隔热功能。
2、空调(冷暖型)
3、支架
系统说明：
控制室宽敞明亮，视野开阔
|
|
|
14
|
外包装 |
主楼部分采用夹芯板装饰，骨料暂存斗上部设
有除尘装置。
|
|
|
15
|
总功率
|
约195kW(不含螺旋输送机) |
|
