PL4057是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路， 非常适合便携式设备应用,适合USB电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
PL4057充电截止电压为4.35V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时,PL4057将自动结束充电过程。当输入电压被移掉后，PL4057 自动进入超低功耗待机状态，将待机电流降至 1uA 以下。PL4057 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA。
PL4057特点
最大充电电流：1A
无需 MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
预充电压：4.35V±1%
C/10 充电终止
待机电流 40uA
BAT 超低自耗电 1uA
2.9V 涓流充电阈值
单独的充电、结束指示灯控制信号
封装形式：SOP8(带散热底座)
PL4057 4.35V锂电池充电产品系列中的大电流充电产品。具有最大电流1A，峰值电流1.1A，良好环境下甚至峰值1.2A 的单节锂离子电池充电芯片。
客户在大电流具体使用中请注意一下几点：

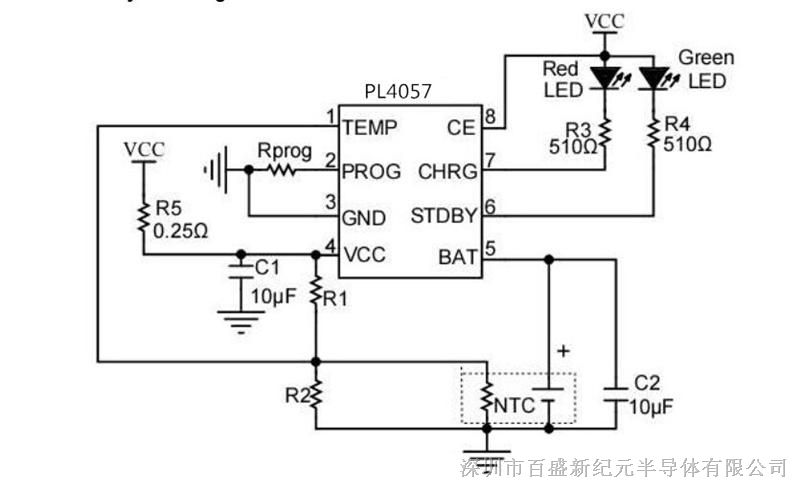

注意在PCB板绘制时，电源输入和BAT输出端所接旁路电容须靠近芯片。
输入的电源电压。电压电压空载在4.7-4.9V为佳。考虑到一般的适配器、火牛输出都是5-5.5V，客户可以通过在芯片电 源输入端 串联肖特基二极管，或者0.5欧姆左右的功率电阻来降压。只要保证实际到芯片的电压4.7-4.9，芯片的热功 率损耗可以最小，不至 于芯片过热温度保护减小充电电流。
芯片采用的SOP8带散热片封装，请将散热片与PCB板连好，散热片可以接地或者悬空电位。不可以接其他电位即可。大 面积的敷铜 散热，特别是没有阻焊层的散热效果更好。
