低压成套开关设备定制仪器清单：
高压直流继电器负载综合测试系统，大功率直流接触器动作特性测试台，继电器寿命耐久性试验台，智能电能表负荷开关检测试验装置，隔离开关操作性能综合测试台，低压计量箱用断路器脱扣特性综合试验台，大电流温升测试系统，低压计量箱耐冲击试验装置，低压计量箱插接件性能试验装置，低压成套开关及控制设备升温测试系统，接近开关操作频率测试仪，成套设备综合特性测试台，成套设备综合特性测试台
|
仪器设备 |
主要技术参数 |
|
高压直流继电器负载综合测试系统 |
高压直流继电器负载综合测试系统适用于应用在电动汽车、快速充电桩、电池切换和备援、高压直流电压开关控制、电路保护及安全控制等领域的IEC60664-1高压直流继电器的综合性能测试。 |
|
大功率直流接触器动作特性测试台 |
大功率直流接触器动作特性测试台适用于测试高压、大概率直流接触器（用于充电桩、电动四轮车、新能源汽车、休闲车、扫地机、制陶瓷机、拉坯车、砖车、清洁车、太阳能船、程控电源和不间断电源设备）的静动态特性参数.测试台主要功能如下：a)接触器静态绝缘电阻测试功能；b)接触器线包供电功能；c)接触器动作波形捕获功能，导通电阻、吸合时间、吸合电流、吸合电压、断开时间等性能指标测试功能；d)动作试验重复次数可编程，试验参数设定、试验数据记录、试验结果报表生成等功能。 |
|
继电器寿命耐久性试验台 |
继电器寿命耐久性试验台是对继电器进行电气性能耐久试验的专用测试设备，能方便实现对继电器的不同测试要求，能满足10-30个继电器同时测试。继电器寿命耐久试验台外部和内部结构上的设计布局美观合理，测试工装、夹紧工装重新设计，便于操作。为提高测试精度，增加一套自动检测报警电路对测试参数超标的项目报警显示；可对继电器进行常规性能参数测试，具备自动测试、手动测试及 耐久试验功能。线圈电压、线圈电流、触点压降、闭合电流、吸合电 压、释放电压、耐久试验时各组闭合电流和开路电压等数据显示。继电器寿命耐久性试验台具有以下测试功能：（1）继电器动作电压测试（2）接触压降（电阻）测试（3）触点温升试验（4）过负载试验（5）电寿命试验（6）机械寿命试验（7）开路状态下触点间耐压测试、（8）触点与线圈之间耐压测试（9）继电器吸合电压、释放电压测试 |
|
智能电能表负荷开关检测试验装置 |
Delta仪器智造的智能电能表负荷开关检测试验装置能够对电能表进行：闭合操作电压试验、断开操作电压试验、闭合时间试验、断开时间试验、接触电阻试验、短路电流承载能力试验、故障电流承载能力试验、过负载耐受能力试验、冲击耐压等试验测试项目。满足标准:Q/GDW 11179.8-2015电能表用元件器件技术规范——第8部分：负荷开关。 |
|
隔离开关操作性能综合测试台 |
Delta德尔塔仪器研发设计的新型自动化操作性能测试台合适用于断路器，配电电路和电动机电路中的开关、隔离器、隔离开关、熔断路组合电器，接触器和电动启动器在主回路不通电而控制电路通电时的操作性能试验。 |
|
低压计量箱用断路器脱扣特性综合试验台 |
低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定，依次进行电气开关的过载性能、短路性能、漏保性能指标试验，试验结果符合相应技术指标要求。电气开关的分断能力试验要求：试验应参照GB14048.2、GB 10963.1标准要求，通过主电路不通电流的操作性能试验和主电路通电流的操作性能试验。必要情况下，进行短路性能试验。本试验台适用于1~125A小型断路器的试验（其他规格断路器测试可以定制）。 |
|
大电流温升测试系统 |
东莞德尔塔精密科技公司设计制造的1000A、2000A、3000A、4000A、5000A、6000A、8000A、12000A、15000A、18000A、20000A大电流温升测试系统，大电流耐受温升测试系统，耐受大电流温升测试系统，耐受短路大电流温升测试系统，温升大电流测试系统适用于各种母线槽、低压成套开关设备、变压器、电流互感器和其他电器设备做电流负载试验及温升试验而专门设计制造的专用设备（其他规格可定制！！）。 |
|
低压计量箱耐冲击试验装置 |
本机主要适用于低压计量箱外壳耐冲击和机械性能性能评估试验。 |
|
低压计量箱插接件性能试验装置 |
低压计量箱插接件性能试验装置主要适用于低压计量箱耐检测计量箱内置接插件的插拔力与温升试验。 |
|
低压成套开关及控制设备升温测试系统 |
本温升测试系统适用于低压成套开关设备和控制设备的温升试验。应提供完整的系统解决方案。具体配置见主要设备供货表。 |
|
接近开关操作频率测试仪 |
本试验机根据GB/T14048.10-2008/IEC60947-5-2:2004《低压开关设备和控制设备第5-2部分：控制电路电器和开关元件 接近开关》等测试试验方法而设计制造，用于电感性和电容性接近开关操作频率的检测。 |
|
成套设备综合特性测试台 |
功能：对高低压配电箱（屏）综合特性进行检测 。 该设备用于高低压成套系列出厂调试检验：符合GB7251.1～5等国家测试成套电气测试标准；符合IEC60439-1-1999、IEC439-5-96等国际测试成套电气测试标准. |
|
成套设备综合特性测试台 |
检测高低压配电箱、配电屏、电气综合特性 |

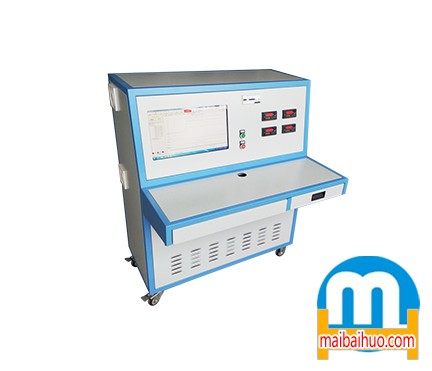

低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定，依次进行电气开关的过载性能、短路性能、漏保性能指标试验，试验结果符合相应技术指标要求。电气开关的分断能力试验要求：试验应参照GB14048.2、GB 10963.1标准要求，通过主电路不通电流的操作性能试验和主电路通电流的操作性能试验。必要情况下，进行短路性能试验。本试验台适用于1~125A小型断路器的试验（其他规格断路器测试可以定制）。
1.输入电压：AC220V±10%，50Hz；
2.设备总容量：8KVA；
3.检测产品极数：1级或多极串联；
4.输出交流电流：1-1500A可调，
5.延时用的电流表：0~400A，精度：（0.5级）
6.瞬时脱扣用的电流峰值表：1~1500A，精度：（0.5级）
7.延时测试时间：1~9999S/M/H可设定；
8.瞬时脱扣时间：1~800ms；
9.次数设定：1~9999；
10.控制方式：PLC+电脑系统控制；
11.电流调节方式：自动调节；
12.安全保护：报警装置，漏电保护，过载保护；
13.校正连接：滤波器连接口（校正设备电流波形失真度不大于5%，系统误差不大于3%
14.输入电源：交流单相220V/50Hz/60KW
15.设备的绝缘电阻≥5MΩ；
16.系统误差≤±3%；
17.外形尺寸：W800*D1000*H1800mm
18.电流互感器准确度为0.5级；1500A、500A、150A、50A四个档位，转换开关切换；
19.设备提供2组试验夹具，1~63A的一种，63A以上~125A的一种；
设备组成：
本试验台采用PLC+电脑系统控制，测试结果能自动生成报表，并且可以通过打印机打印出来。工作台面高度为900mm,工艺铝合金结构.夹具固定型，夹具采用紫铜加工而成，导电性能强，夹具可以安装1~3P的小型断路器；有两种夹具，一种1~63A的,另一种63A以上~125A的，两种夹具安装在绝缘面板上；控制面板装有电流表、峰值电流表、计时器、计数器、温度表、按钮、电源开关等。机箱内部装有大电流变压器、调压器、互感器、接触器等控制元件。设备底部装有强力刹车脚轮，方便运输和移动。
设备功能：
1、断路器过载脱扣动作电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
2、断路器过载不动作电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
3、断路器短路脱扣动作电流测试
1) 输出电流：10~1500A可调节，根据被测试品的型号可调节电流转换好开关选择动作测试电流的范围，1500A、500A、150A、50A四个档位；
2) 测试时间：1~800ms；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
4、断路器短路不动作电流测试
1) 输出电流：10~1500A可调节，根据被测试品的型号可调节电流转换好开关选择动作测试电流的范围，1500A、500A、150A、50A四个档位；
2) 测试时间：1~800ms；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
5、28天电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
6、温升试验
1) 输出电流：1~100A可调节；
2) 通电时间：1~9999S/M/H可设定，当测试时间超过预置时间后，将切断电流输出；
3) 断电时间：1~9999S/M/H可设定；
4) 试验周期：1~9999次可设定；
5) 电流控制方法：手动调节；
6) 测试方式：可自动/手动切换；
7) 温度测量：16路探头，室温~120度测量，温度分辨率0.1度，16路探头循环显示；
8) 热电偶型号：T型；
7、断路器漏电保护测试
1) 漏电电流：30~80mA可调节；
2) 测试时间：1~9999S可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
软件功能：
1 软件总体功能要求：检定软件至少包含用户管理、方案配置、测试点配置、测试项目选择、设备测试及设置、报表处理等功能。
2 用户管理：包括密码修改和超级用户管理两个功能，密码修改可以供任意用户修改登陆密码；超级用户管理，可供超级用户删除系统中现有用户，重置用户密码和增加新用户；
3 系统介面要求：界面分三部分：设置区、操作区、试验数据显示区。
3.1 设置参数：包括：定时分闸时间选择；试验电流量程选择；试验特性选择；
3.2 操作区：包括：合闸按钮；分闸按钮；数据存储；
3.3 数据显示区：包括：通电时间t(S)；瞬动脱扣电流有效值； I 长延时的电流有效值；
数据存储：当做完一次试验后，如要想要保留测试数据，可点击存储按钮，这时会弹出数据对话按钮，要求输入产品型号、规格、 编号，测试日期和文件号自动生成，点击存储按钮，自动存入硬盘。生成报表内容：产品型号、规格、编号、测试日期、文件号、测试特性、测试时间、测试电流、测试结果。
工作环境：
1) 户内使用，且室内通风良好。
2) 海拔高度不超过2000米。
3) 环境温度在-10℃～+50℃ 。
4) 日平均相对湿度不大于95%，月平均相对湿度不大于90%。
5) 无强烈震动和冲击。
6) 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
7) 垂直倾斜度不大于5度。
设备满足标准：
低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定。
