1、闸阀公称压力PN：1.6MPa -- 16.0MPa
2、闸阀公称直径DN：100mm
3、钻杆直径： 42mm 50mm
4、钻头直径： 91mm 75mm 58.5mm
模拟场景
1、某矿井在-1200水平一独头岩石大巷打水闸墙50m，人为制造一高水压区，该区域与周围无水利连通。压力来源为地面专线静压水，（或者利用煤矿工作面泵站加压在浅层巷道试验）。在水闸墙外安装钻机，注孔口管，孔口安装闸阀。直径58.5mm钻头正式钻进，到孔深50m时钻透高压水体，立即停止钻进，利用钻机的支撑保持钻杆固定静止不动，关闭钻杆控制器，承压分流管路发挥作用。视情况关闭承压分流管路。利用闸阀的压力表观测孔内水压。
2、某地面厂房，组装30m直径65mm的16.0MPa高压管路，直线度良好，一端做为钻孔孔口，另一端做为透水点，管内足够厚度的钢板，末端连接煤矿工作面泵站，维持16.0MPa压力，形成简易模拟高压水钻孔。然后利用钻机钻透钢板，模拟钻孔透高压水试验。

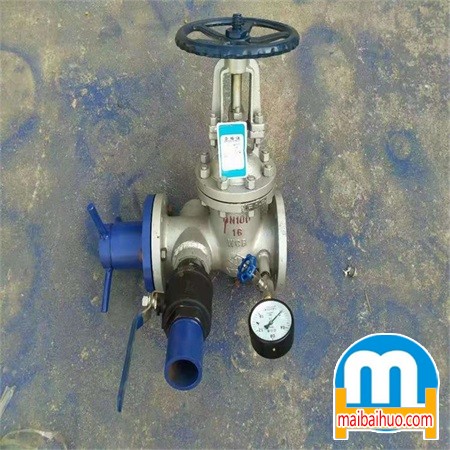

本套装置由二部分组成：旁通闸阀、钻杆控制器、简易钻杆控制器。钻杆控制器为闸阀内置式部件。
旁通闸阀以Z41H结构为基础，闸板能够提离过流通道，闸板一侧设有分流口，闸板两侧设有压力表安装孔，必要时可改为反注浆孔，封闭钻孔。
闸阀在钻杆及控制器撤离的情况下，可以关闭闸板。
钻杆控制器由法兰、套筒、活动挡板、胶圈、旋塞和手柄组成。
钻杆控制器能够抱紧、固定、密封钻杆，实现防喷、反压和分流的目的。
