HJ-LWGY系列涡轮流量计可分为2大类，即：
■涡轮流量传感器/变送器
■智能一体化涡轮流量计
2．功能说明

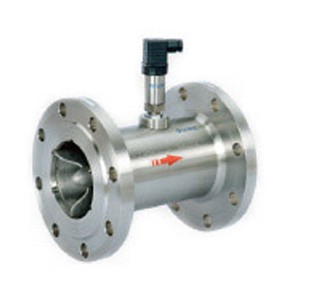

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
.jpg)
.jpg)

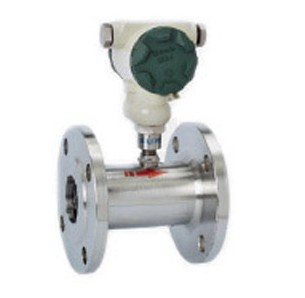

HJ-LWGY-□A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。
.jpg)

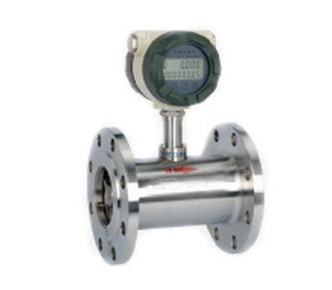

HJ-LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
对于粘度较高的液压油，机油，小口径规格可以采用实流标定。
|
公称通径DN |
流量范围m3/h |
流体温度℃ |
公称压力PN (Mpa) |
环境温度℃ |
相对湿度％ |
最大压力损失MPa |
|||||
|
基本误差 ±0.2％ |
基本误差 ±0.5％ |
基本误差 ±1.0％ |
|||||||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
||||||
|
2A |
0.01 |
0.13 |
-20~+120 |
6.3 16 25 40 |
-25~+55 |
≤80 |
0.15 |
||||
|
4A |
0.04 |
0.25 |
0.12 |
||||||||
|
6A |
0.1 |
0.6 |
0.1 |
0.6 |
0.08 |
||||||
|
10A |
0.25 |
1.2 |
0.2 |
1.2 |
0.05 |
||||||
|
15A |
1.2 |
5 |
0.6 |
4 |
0.5 |
5 |
0.035 |
||||
|
25A |
2 |
10 |
1.6 |
10 |
1 |
10 |
|||||
|
40A |
3 |
20 |
2 |
20 |
2.5 |
0.025 |
|||||
|
40B |
4 |
20 |
3 |
20 |
2.5 |
25 |
|||||
|
50A |
6 |
40 |
4 |
40 |
|||||||
|
50B |
8 |
40 |
4 |
40 |
4 |
40 |
|||||
|
80A |
16 |
100 |
10 |
100 |
|||||||
|
80B |
20 |
100 |
10 |
100 |
16 |
160 |
|||||
|
100A |
25 |
160 |
20 |
200 |
1.6或2.5 |
||||||
|
100B |
25 |
160 |
20 |
160 |
20 |
200 |
|||||
|
150A |
50 |
300 |
40 |
400 |
|||||||
|
150B |
50 |
300 |
40 |
300 |
40 |
400 |
|||||
|
200A |
120 |
600 |
100 |
600 |
80 |
800 |
|||||
|
250A |
200 |
1000 |
160 |
1000 |
120 |
1200 |
1.6 |
||||
|
300A |
250 |
1600 |
180 |
1800 |
|||||||
HJ-LW的型号和规格代号表
|
型号 |
规格代号 |
说明 |
||
|
HJ-LW |
涡轮流量仪表 |
|||
|
G |
传感器 |
|||
|
Q |
气体 |
|||
|
Y |
液体 |
|||
|
公称通径 |
-2 |
2mm(管螺纹G3/8″) |
||
|
-4 |
4mm(管螺纹G1/2″) |
|||
|
-6 |
6mm(管螺纹G1/2″) |
|||
|
-10 |
10mm(管螺纹G1/2″) |
|||
|
-15 |
15mm(管螺纹G1″) |
|||
|
-25 |
25mm(管螺纹G11/4″) |
|||
|
-40 |
40mm(法兰型) |
|||
|
-50 |
50mm(法兰型) |
|||
|
-80 |
80mm(法兰型) |
|||
|
-100 |
100mm(法兰型) |
|||
|
-150 |
150mm(法兰型) |
|||
|
-200 |
200mm(法兰型或者插入式) |
|||
|
-250 |
250mm(法兰型或者插入式) |
|||
|
-300 |
300mm(法兰型或者插入式) |
|||
|
精度等级 |
A |
精度1％ |
||
|
B |
精度0.5％ |
|||
|
C |
精度0.2％ |
|||
|
信号输出 |
M |
一体化液晶显示并带4~20mA电流输出 |
||
|
J |
配套流量积算仪分体显示 |
|||
|
S |
配套流量积算仪分体显示并输出4~20mA |
|||
|
I |
4~20mA电流输出 |
|||
|
T |
一体化液晶显示 |
|||
|
P |
脉冲输出 |
|||
|
公称压力 |
C1 |
PN1.6MPa |
||
|
C2 |
PN2.5MPa |
|||
|
C3 |
PN4.0MPa |
|||
|
C4 |
PN6.3MPa |
|||
|
C5 |
PN16MPa |
|||
|
C6 |
PN25MPa |
|||
|
C7 |
PN40MPa |
|||
|
防爆要求 |
/NE |
不防爆 |
||
|
/EX |
防爆等级dⅡBT4 |
|||
|
温度要求 |
/NE |
常温 |
||
|
/HE |
120℃≥高温≥150℃ |
|||
|
其它要求 |
/□ |
在订货时注明 |
||
